Покупка и поставка

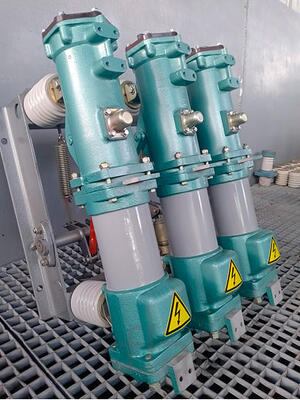

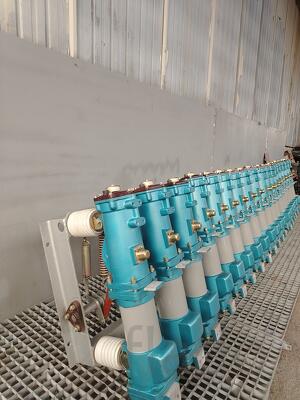

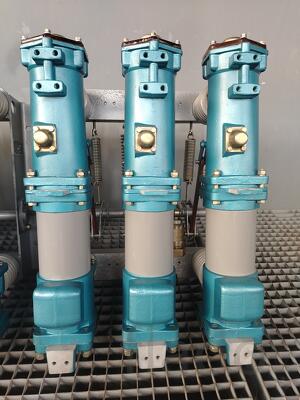

Осуществляется поставка масляного выключателя ВМП-10-630-20 для применения в распределительных устройствах напряжением 6–10 кВ. Оборудование используется при модернизации подстанций, реконструкции ячеек КРУ и замене устаревших коммутационных аппаратов. Возможна поставка с подбором привода и необходимой комплектации под технические требования объекта. Если требуется ВМП-10 купить, уточняются наличие и условия отгрузки.
Назначение оборудования
Выключатель предназначен для коммутации электрических цепей переменного тока напряжением до 10 кВ. Аппарат обеспечивает включение и отключение рабочих нагрузок, а также автоматическое размыкание цепи при перегрузках и токах короткого замыкания. Применяется в составе распределительных устройств и подстанционного оборудования среднего напряжения.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 630 А
— номинальный ток отключения — 20 кА
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с (в зависимости от привода)
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса без масла — ориентировочно 130 кг
Условия эксплуатации
Оборудование устанавливается в вертикальном положении внутри камер распределительных устройств. Допустимая температура окружающей среды — от −25 до +40 °C при относительной влажности до 80%. Эксплуатация предусматривает регулярный контроль уровня масла и проведение технического обслуживания согласно регламенту.
Выключатель ВМП-10-630-20 применяется для надежной коммутации и защиты электрических сетей среднего напряжения. Конструкция обеспечивает устойчивую работу при аварийных режимах и длительный срок службы в составе подстанционного оборудования.
