Покупка и поставка

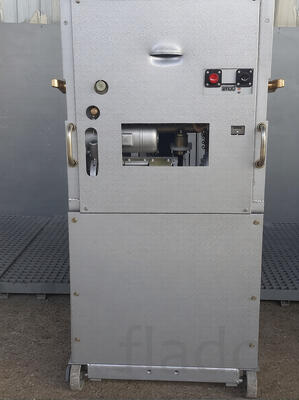

Осуществляется поставка масляного выключателя ВМПП-10-630-20 У2 для применения в распределительных устройствах 6–10 кВ. Оборудование применяется при реконструкции подстанций, модернизации ячеек КРУ и замене устаревших коммутационных аппаратов. Возможна поставка с подбором привода и необходимой комплектации под проектные требования. Перед отгрузкой выполняется проверка комплектности и технического состояния.
Назначение оборудования
Выключатель предназначен для коммутации электрических цепей переменного тока напряжением до 10 кВ. Аппарат обеспечивает включение и отключение рабочих нагрузок, а также автоматическое размыкание цепи при перегрузках и токах короткого замыкания. ВМПП-10-630-20 У2 используется в составе распределительных устройств среднего напряжения и рассчитан на эксплуатацию в условиях умеренного климата.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 630 А
— номинальный ток отключения — 20 кА
— климатическое исполнение — У2
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с (зависит от типа привода)
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса — ориентировочно 130 кг (зависит от комплектации)
Условия эксплуатации
Оборудование устанавливается вертикально в камерах распределительных устройств. Допустимая температура окружающей среды — от −40 до +40 °C с учетом климатического исполнения. Эксплуатация предусматривает контроль уровня масла, проверку состояния контактов и проведение регламентного технического обслуживания.
Выключатель ВМПП-10-630-20 применяется для надежной коммутации и защиты сетей среднего напряжения. Конструкция обеспечивает стабильную работу при аварийных режимах и длительный срок службы в составе подстанционного оборудования.
