Покупка и поставка

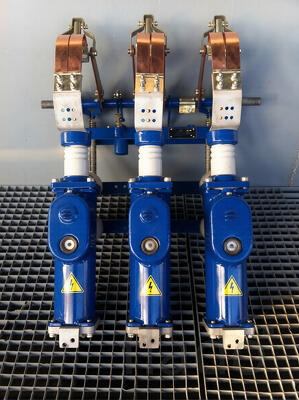

Осуществляется поставка масляного выключателя ВМГП-10-630-20 для применения в распределительных устройствах 6–10 кВ. Оборудование используется при строительстве новых подстанций, модернизации действующих ячеек и замене устаревших коммутационных аппаратов. Возможна поставка с подбором привода и комплектации под проектные требования. Перед отгрузкой проводится проверка технического состояния и комплектности.
Назначение оборудования
Выключатель предназначен для коммутации электрических цепей переменного тока напряжением до 10 кВ. Аппарат обеспечивает включение и отключение рабочих нагрузок, а также автоматическое отключение при токах короткого замыкания и перегрузках. ВМГП-10-630-20 применяется в составе распределительных устройств среднего напряжения и рассчитан на надежную работу при высоких токовых нагрузках.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 630 А
— номинальный ток отключения — 20 кА
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с (в зависимости от привода)
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса без масла — ориентировочно 130 кг
Условия эксплуатации
Оборудование устанавливается в вертикальном положении внутри камер распределительных устройств. Допустимая температура окружающей среды — от −25 до +40 °C при относительной влажности до 80%. Эксплуатация допускается при регулярном контроле уровня масла и техническом обслуживании согласно регламенту.
Выключатель ВМГП-10-630-20 обеспечивает надежную коммутацию и защиту электрических сетей среднего напряжения. Конструкция рассчитана на длительную эксплуатацию в условиях подстанционного и промышленного применения.
