Покупка и поставка

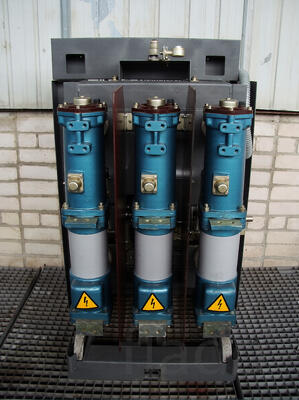

Осуществляется поставка подвесного масляного выключателя ВМП-10П-630-20 для применения в распределительных устройствах 6–10 кВ. Оборудование используется при модернизации подстанций, реконструкции ячеек и замене устаревших коммутационных аппаратов. Возможна поставка с подбором подходящего привода и комплектации под технические требования объекта. Перед отгрузкой проводится проверка работоспособности и комплектности.
Назначение оборудования
Выключатель предназначен для коммутации электрических цепей переменного тока напряжением до 10 кВ. Аппарат обеспечивает включение и отключение рабочих нагрузок, а также автоматическое отключение при перегрузках и токах короткого замыкания. Подвесное исполнение ВМП-10П-630-20 применяется в ячейках распределительных устройств, где требуется компактная установка и удобная интеграция в конструкцию камеры.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 630 А
— номинальный ток отключения — 20 кА
— климатическое исполнение — У2 (в зависимости от поставки)
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса — ориентировочно 120–140 кг (зависит от комплектации и исполнения)
Условия эксплуатации
Оборудование монтируется в вертикальном положении в составе распределительных устройств. Допустимая температура окружающей среды — от −40 до +40 °C при соблюдении требований климатического исполнения. Эксплуатация предусматривает контроль уровня масла, проверку состояния контактов и проведение регламентного технического обслуживания.
Выключатель ВМП-10П-630-20 представляет собой надежное решение для коммутации и защиты сетей среднего напряжения. Подвесная конструкция обеспечивает удобство монтажа и стабильную работу в составе подстанционного оборудования.
