Покупка и поставка

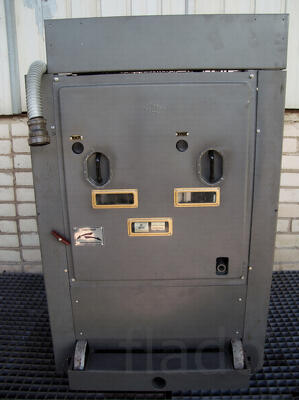

Осуществляется поставка подвесного масляного выключателя ВМП-10П-1000-20 для применения в распределительных устройствах напряжением 6–10 кВ. Оборудование используется при модернизации подстанций, реконструкции ячеек и замене устаревших коммутационных аппаратов. Возможна поставка с подбором подходящего привода и комплектации под технические требования объекта. При заказе уточняются условия монтажа и совместимость с существующей схемой.
Назначение оборудования
Выключатель предназначен для коммутации электрических цепей переменного тока напряжением до 10 кВ. Аппарат обеспечивает включение и отключение рабочих нагрузок, а также автоматическое отключение при перегрузках и токах короткого замыкания. Подвесное исполнение ВМП-10П 1000А применяется в ячейках распределительных устройств, где требуется повышенная пропускная способность по току и компактная установка оборудования.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 1000 А
— номинальный ток отключения — 20 кА
— климатическое исполнение — У2
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса — ориентировочно 130–150 кг (зависит от комплектации)
Условия эксплуатации
Оборудование устанавливается вертикально в составе распределительных устройств. Допустимая температура окружающей среды — от −40 до +40 °C с учетом климатического исполнения. Эксплуатация требует контроля уровня масла, проверки состояния контактной системы и регулярного технического обслуживания согласно регламенту.
Выключатель ВМП-10П-1000-20 применяется для надежной коммутации и защиты сетей среднего напряжения. Подвесное исполнение обеспечивает удобство монтажа и стабильную работу в условиях подстанционного оборудования.
