Покупка и поставка

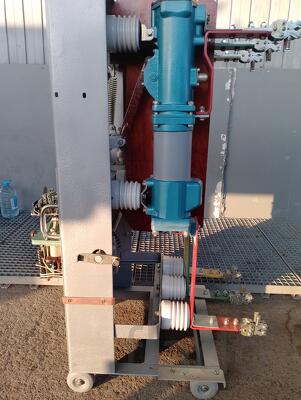

Осуществляется поставка масляного выключателя ВМП-10К-630-20 для применения в распределительных устройствах 6–10 кВ. Оборудование используется при реконструкции подстанций, модернизации ячеек и замене устаревших коммутационных аппаратов. Возможна поставка с подбором привода и необходимой комплектации под технические требования объекта. Перед отгрузкой проводится проверка технического состояния и комплектности.
Назначение оборудования
Выключатель предназначен для коммутации и защиты электрических цепей переменного тока напряжением до 10 кВ. Аппарат обеспечивает включение и отключение рабочих нагрузок, а также автоматическое отключение при перегрузках и токах короткого замыкания. Исполнение ВМП-10К-630-20 применяется в распределительных устройствах среднего напряжения, в том числе в модернизированных ячейках с конструктивной совместимостью с типом «К».
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 630 А
— номинальный ток отключения — 20 кА
— климатическое исполнение — У2 (в зависимости от поставки)
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса — ориентировочно 130 кг (зависит от комплектации)
Условия эксплуатации
Оборудование устанавливается вертикально в составе распределительных устройств. Допустимая температура окружающей среды — от −40 до +40 °C при соблюдении требований климатического исполнения. Эксплуатация предусматривает контроль уровня масла, проверку состояния контактной системы и своевременное техническое обслуживание.
Выключатель ВМП-10К-630-20 применяется для надежной коммутации и защиты сетей среднего напряжения. Конструкция обеспечивает стабильную работу при аварийных режимах и длительный срок службы в составе подстанционного оборудования.
