Покупка и поставка

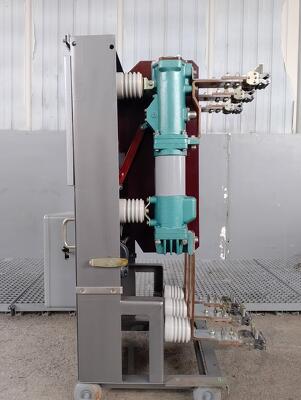

Осуществляется поставка масляного выключателя ВМП-10К-1600-20 для применения в распределительных устройствах напряжением 6–10 кВ. Оборудование применяется при реконструкции подстанций, модернизации ячеек и замене устаревших коммутационных аппаратов. Возможна комплектация с подбором привода и адаптацией под существующие схемы управления. Перед отгрузкой проводится проверка технического состояния и комплектности.
Назначение оборудования
Выключатель предназначен для коммутации и защиты электрических цепей переменного тока напряжением до 10 кВ при повышенных токовых нагрузках. Аппарат обеспечивает включение и отключение рабочих режимов, а также автоматическое отключение при перегрузках и токах короткого замыкания. Исполнение ВМП-10К-1600-20 применяется в распределительных устройствах среднего напряжения, где требуется высокая пропускная способность по току и надежная отключающая способность.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 1600 А
— номинальный ток отключения — 20 кА
— климатическое исполнение — У2
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса — ориентировочно 150–170 кг (зависит от комплектации)
Условия эксплуатации
Оборудование устанавливается вертикально внутри камер распределительных устройств и применяется в составе подстанционного оборудования. Допустимая температура окружающей среды — от −40 до +40 °C при соблюдении требований климатического исполнения. Эксплуатация предусматривает контроль уровня масла, проверку состояния контактной системы и проведение регламентного технического обслуживания.
Выключатель ВМП-10К-1600-20 применяется для надежной коммутации и защиты сетей среднего напряжения при высоких токовых нагрузках. Конструкция обеспечивает стабильную работу в сложных эксплуатационных условиях и длительный срок службы оборудования.
