Покупка и поставка

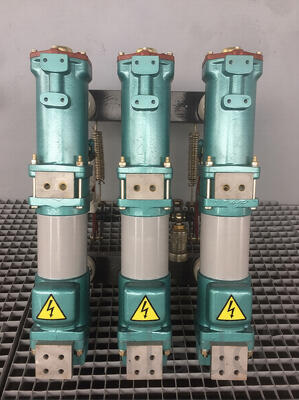

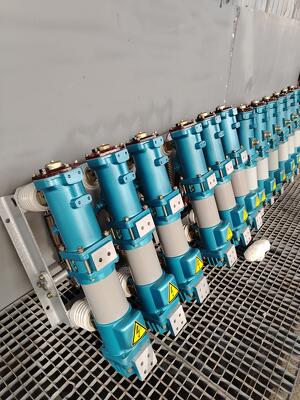

Осуществляется поставка масляного выключателя ВМП-10-1000-20 для применения в распределительных устройствах 6–10 кВ. Оборудование используется при модернизации подстанций, реконструкции действующих ячеек и замене устаревших коммутационных аппаратов. Возможна поставка с подбором привода и комплектации под технические требования объекта. При заказе уточняются параметры схемы и условия установки.
Назначение оборудования
Выключатель предназначен для коммутации электрических цепей переменного тока напряжением до 10 кВ. Аппарат обеспечивает включение и отключение рабочих нагрузок, а также автоматическое отключение при возникновении токов короткого замыкания и перегрузок. ВМП-1000 применяется в сетях среднего напряжения с повышенными токовыми нагрузками и используется в составе распределительных устройств и подстанционного оборудования.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 1000 А
— номинальный ток отключения — 20 кА
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с (в зависимости от типа привода)
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса без масла — ориентировочно 135–140 кг
Условия эксплуатации
Оборудование устанавливается в вертикальном положении внутри камер распределительных устройств. Допустимая температура окружающей среды — от −25 до +40 °C при относительной влажности до 80%. Эксплуатация допускается при регулярном контроле уровня масла и выполнении технического обслуживания согласно регламенту.
Выключатель ВМП-10-1000-20 применяется для защиты и коммутации сетей среднего напряжения. Конструкция обеспечивает стабильную работу при высоких токовых нагрузках и длительный срок службы в составе подстанционного оборудования.
