Покупка и поставка

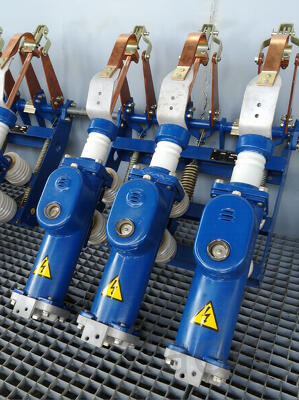

Осуществляется поставка масляного выключателя ВМГП-10-1000-20 для применения в распределительных устройствах 6–10 кВ. Оборудование используется при модернизации подстанций, реконструкции действующих ячеек и замене устаревших коммутационных аппаратов. Возможна поставка с подбором привода и необходимой комплектации под технические требования проекта. Перед отгрузкой проводится проверка работоспособности и комплектности.
Назначение оборудования
Выключатель предназначен для коммутации электрических цепей переменного тока напряжением до 10 кВ. Аппарат обеспечивает включение и отключение рабочих токов, а также автоматическое отключение при перегрузках и токах короткого замыкания. ВМГП-10-1000-20 применяется в составе распределительных устройств среднего напряжения и рассчитан на эксплуатацию при повышенных токовых нагрузках.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 1000 А
— номинальный ток отключения — 20 кА
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с (зависит от типа привода)
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса без масла — ориентировочно 135–140 кг
Условия эксплуатации
Оборудование устанавливается в вертикальном положении в камерах распределительных устройств. Допустимая температура окружающей среды — от −25 до +40 °C при относительной влажности до 80%. Эксплуатация допускается при регулярном контроле уровня масла и проведении технического обслуживания согласно регламенту.
Выключатель ВМГП-10 применяется для надежной коммутации и защиты сетей среднего напряжения. Конструкция обеспечивает устойчивую работу при аварийных режимах и длительный срок службы в составе подстанционного оборудования.
