Покупка и поставка

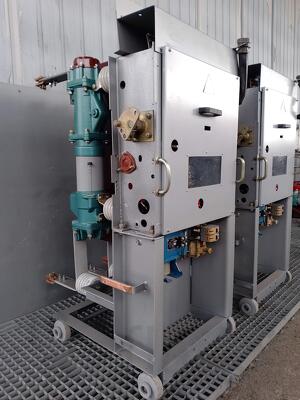

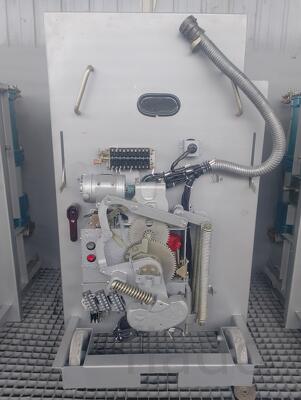

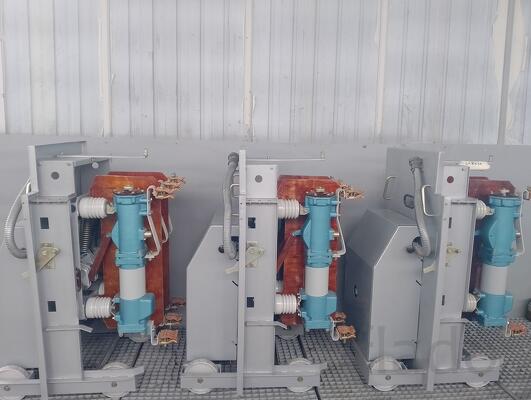

Осуществляется поставка масляного выключателя ВМПЭ-10-630-20 У2 для применения в распределительных устройствах 6–10 кВ. Оборудование поставляется для модернизации подстанций, реконструкции ячеек КРУ и замены устаревших коммутационных аппаратов. Возможна комплектация с необходимым приводом и дополнительными элементами управления. При запросе «куплю ВМПЭ» уточняются технические параметры и условия отгрузки.
Назначение оборудования
Выключатель предназначен для коммутации электрических цепей переменного тока напряжением до 10 кВ. Аппарат обеспечивает включение и отключение рабочих нагрузок, а также автоматическое отключение при перегрузках и токах короткого замыкания. Применяется в составе распределительных устройств среднего напряжения и используется в системах защиты электрооборудования на промышленных и энергетических объектах.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 630 А
— номинальный ток отключения — 20 кА
— климатическое исполнение — У2
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с (зависит от типа привода)
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса — ориентировочно 130 кг (зависит от комплектации)
Условия эксплуатации
Оборудование предназначено для установки в распределительных устройствах в вертикальном положении. Допустимая температура окружающей среды — от −40 до +40 °C с учетом климатического исполнения У2. Эксплуатация допускается при соблюдении требований по уровню масла, регулярному контролю состояния контактов и техническому обслуживанию.
Выключатель ВМПЭ-10-630-20 применяется для надежной коммутации и защиты сетей среднего напряжения. Конструкция обеспечивает устойчивую работу при аварийных режимах и длительный срок службы в составе подстанционного оборудования.
