Покупка и поставка

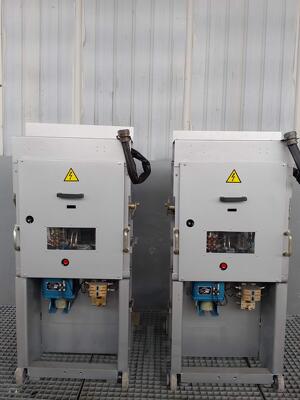

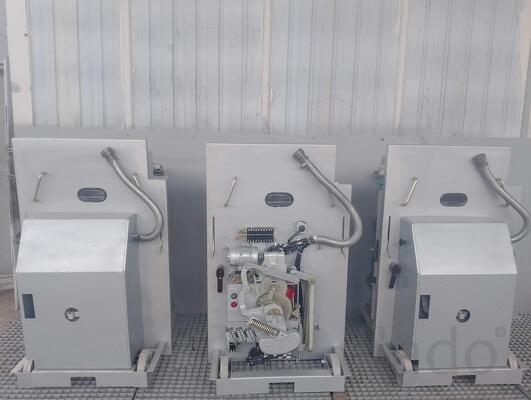

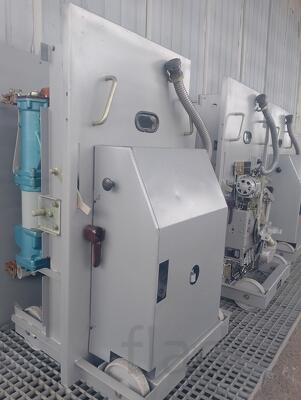

Осуществляется поставка масляного выключателя ВМПЭ-10-3150-31,5 для применения в распределительных устройствах напряжением 6–10 кВ. Оборудование используется при модернизации подстанций, реконструкции действующих ячеек и оснащении новых объектов электроэнергетики. Возможна комплектация с подбором подходящего привода и дополнительных элементов управления. При запросе «ВМПЭ 31 5» уточняются наличие и условия поставки.
Назначение оборудования
Выключатель предназначен для коммутации электрических цепей переменного тока напряжением до 10 кВ при повышенных токовых нагрузках. Аппарат обеспечивает включение и отключение рабочих режимов, а также автоматическое отключение при возникновении токов короткого замыкания и перегрузок. ВМПЭ-10-3150-31,5 применяется в сетях среднего напряжения, где требуется высокая отключающая способность и повышенный номинальный ток.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 3150 А
— номинальный ток отключения — 31,5 кА
— климатическое исполнение — У2
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с (зависит от типа привода)
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса — ориентировочно 170 кг и более в зависимости от исполнения
Условия эксплуатации
Оборудование устанавливается вертикально в камерах распределительных устройств и применяется в составе подстанционного оборудования. Допустимая температура окружающей среды — от −40 до +40 °C с учетом климатического исполнения. Эксплуатация предусматривает регулярный контроль уровня масла, состояния контактной системы и проведение технического обслуживания.
Выключатель ВМПЭ-10-3150-31,5 применяется для надежной коммутации и защиты электрических сетей среднего напряжения при высоких токах нагрузки. Конструкция обеспечивает устойчивую работу в сложных режимах эксплуатации и длительный срок службы оборудования.
