Покупка и поставка

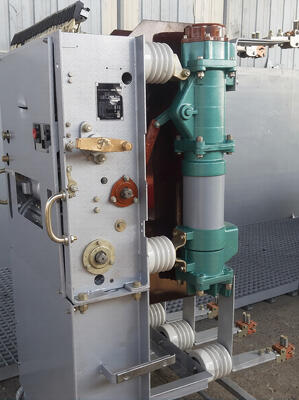

Осуществляется поставка масляного выключателя ВМПП-10-1000-20 для применения в распределительных устройствах напряжением 6–10 кВ. Оборудование используется при модернизации подстанций, реконструкции действующих ячеек и замене устаревших коммутационных аппаратов. Возможна поставка с подбором привода и необходимой комплектации под технические требования объекта. Перед отгрузкой проводится проверка комплектности и работоспособности оборудования.
Назначение оборудования
Выключатель предназначен для коммутации электрических цепей переменного тока напряжением до 10 кВ. Аппарат обеспечивает включение и отключение рабочих нагрузок, а также автоматическое отключение при возникновении токов короткого замыкания и перегрузок. ВМПП-10-1000-20 применяется в составе распределительных устройств среднего напряжения и рассчитан на эксплуатацию при повышенных токовых нагрузках.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 1000 А
— номинальный ток отключения — 20 кА
— климатическое исполнение — У2
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с (зависит от привода)
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса — ориентировочно 135–145 кг в зависимости от комплектации
Условия эксплуатации
Оборудование устанавливается в вертикальном положении внутри камер распределительных устройств. Допустимая температура окружающей среды — от −40 до +40 °C с учетом климатического исполнения. Эксплуатация предусматривает контроль уровня масла, состояния контактной системы и проведение регламентного технического обслуживания.
Выключатель ВМПП-10-1000-20 применяется для надежной коммутации и защиты сетей среднего напряжения. Конструкция обеспечивает устойчивую работу при высоких токовых нагрузках и длительный срок службы в составе подстанционного оборудования.
