Покупка и поставка

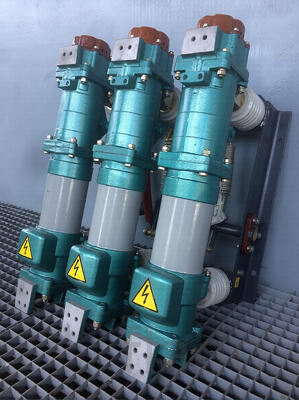

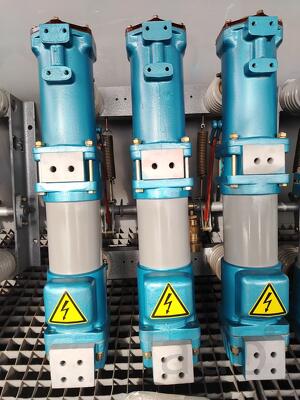

Осуществляется поставка масляного выключателя ВМП-10-1600-20 для применения в распределительных устройствах напряжением 6–10 кВ. Оборудование используется при модернизации подстанций, реконструкции ячеек КРУ и замене устаревших коммутационных аппаратов. Возможна поставка с подбором привода и комплектации под технические требования объекта. При заказе уточняется совместимость с существующей схемой и условия монтажа.
Назначение оборудования
Выключатель предназначен для коммутации электрических цепей переменного тока напряжением до 10 кВ. Аппарат обеспечивает включение и отключение рабочих нагрузок, а также автоматическое размыкание цепи при возникновении токов перегрузки и короткого замыкания. ВМП-1600 применяется в сетях среднего напряжения с повышенными токовыми нагрузками и используется в составе распределительных устройств промышленного и энергетического назначения.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 1600 А
— номинальный ток отключения — 20 кА
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с (зависит от типа привода)
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса без масла — ориентировочно 150 кг и более в зависимости от исполнения
Условия эксплуатации
Оборудование устанавливается в вертикальном положении в камерах распределительных устройств. Допустимая температура окружающей среды — от −25 до +40 °C при относительной влажности до 80%. Эксплуатация предусматривает регулярный контроль уровня масла и проведение технического обслуживания согласно регламенту.
Выключатель ВМП-10-1600-20 применяется для коммутации и защиты электрических сетей среднего напряжения при высоких токовых нагрузках. Конструкция обеспечивает надежную работу в составе подстанционного оборудования и длительный срок эксплуатации.
