Покупка и поставка

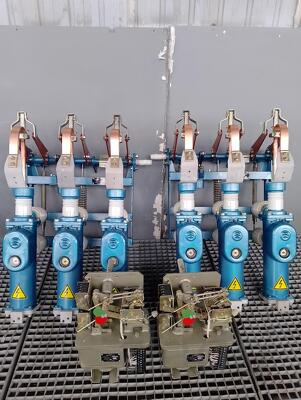

Осуществляется поставка масляного выключателя ВМГ-10-630-20 для применения в распределительных устройствах напряжением 6–10 кВ. Оборудование используется при модернизации подстанций, реконструкции ячеек КРУ и замене устаревших коммутационных аппаратов. Возможна поставка с подбором привода и комплектации под технические требования объекта. При необходимости уточняется совместимость с существующей схемой управления.
Назначение оборудования
Выключатель предназначен для коммутации электрических цепей переменного тока и защиты электроустановок от аварийных режимов. Аппарат обеспечивает включение и отключение рабочих токов, а также автоматическое отключение при перегрузках и токах короткого замыкания. Выключатель масляный ВМГ-10-20-630 применяется в сетях среднего напряжения и рассчитан на надежную работу при высоких коммутационных нагрузках.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 630 А
— номинальный ток отключения — 20 кА
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с (в зависимости от привода)
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса без масла — ориентировочно 130 кг
Условия эксплуатации
Оборудование устанавливается в распределительных устройствах в вертикальном положении и работает в составе ячеек КРУ или аналогичных конструкций. Допустимая температура окружающей среды — от −25 до +40 °C при относительной влажности воздуха до 80%. Эксплуатация допускается при регулярном контроле уровня масла и техническом обслуживании.
Выключатель ВМГ-10-630-20 применяется для защиты и коммутации сетей среднего напряжения. Аппарат отличается устойчивостью к токам короткого замыкания и надежной работой в составе подстанционного оборудования.
