Покупка и поставка

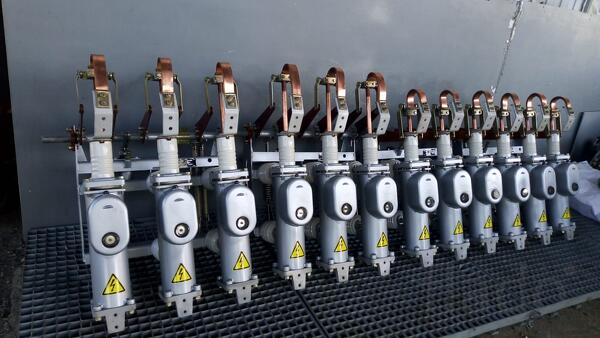

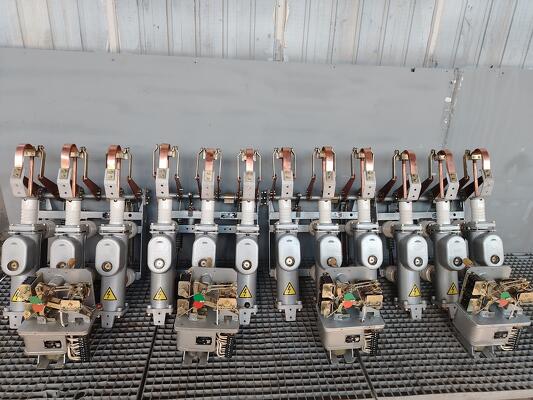

Осуществляется поставка масляного выключателя ВПМ-10-20/1000 для комплектации и модернизации распределительных устройств 6–10 кВ. Оборудование применяется на трансформаторных подстанциях, промышленных объектах и в составе ячеек КРУ. Возможна поставка с подбором привода и дополнительной комплектации. При необходимости подбираются исполнения под конкретную схему и условия эксплуатации.
Назначение оборудования
Выключатель предназначен для коммутации электрических цепей трехфазного переменного тока напряжением до 10 кВ. Аппарат обеспечивает включение и отключение рабочих нагрузок, а также автоматическое размыкание цепи при возникновении токов короткого замыкания и перегрузок. Масляные выключатели ВПМ-10 данного исполнения рассчитаны на работу в сетях с повышенными токовыми нагрузками.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 1000 А
— номинальный ток отключения — 20 кА
— частота сети — 50 Гц
— собственное время отключения — до 0,09–0,12 с (в зависимости от привода)
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— масса выключателя без масла — около 135 кг
— масса масла — около 4,5 кг
Условия эксплуатации
Оборудование устанавливается в камерах распределительных устройств в вертикальном положении. Допустимая температура окружающего воздуха — от −25 до +40 °C. Относительная влажность допускается до 80% при температуре +20 °C. Конструкция рассчитана на работу в закрытых электроустановках при соблюдении требований к вентиляции и уровню масла.
Выключатель ВПМ-10-20/1000 применяется в системах среднего напряжения благодаря устойчивости к токам короткого замыкания и надежной масляной системе гашения дуги. Аппарат подходит для эксплуатации на объектах энергетики и промышленности с высокой коммутационной нагрузкой.
