Покупка и поставка

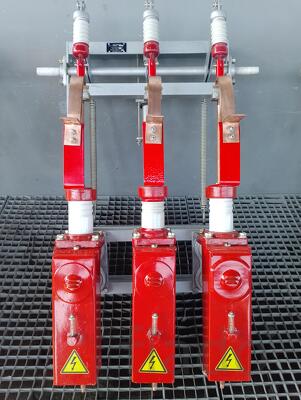

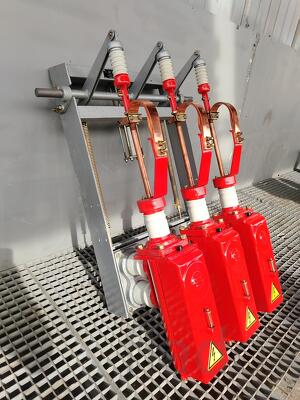

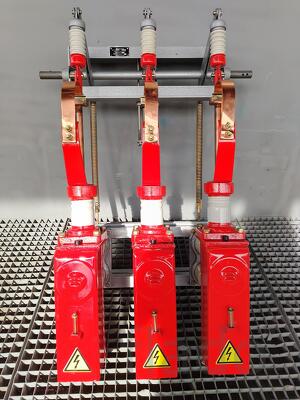

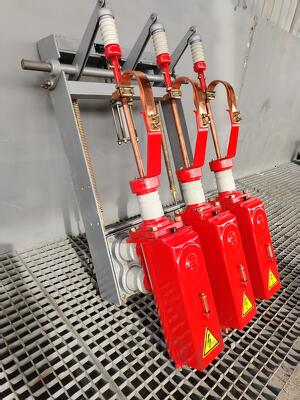

Осуществляется поставка масляного выключателя ВМГ-133 для применения в распределительных устройствах 6–10 кВ. Оборудование используется при реконструкции подстанций, модернизации ячеек КРУ и замене изношенных коммутационных аппаратов. Возможна поставка с подбором привода и комплектации под существующую схему управления. При заказе учитываются технические параметры и исполнение аппарата, в том числе модификация ВМГ-133 II.
Назначение оборудования
Выключатель предназначен для коммутации электрических цепей переменного тока напряжением до 10 кВ. Аппарат обеспечивает включение и отключение рабочих токов, а также автоматическое отключение при возникновении токов короткого замыкания и перегрузок. Выключатель ВМГ-133 10 применяется в сетях среднего напряжения и рассчитан на надежную работу при высоких токовых нагрузках и интенсивных коммутационных режимах.
Технические параметры
— номинальное напряжение — 10 кВ
— наибольшее рабочее напряжение — 12 кВ
— номинальный ток — 630 А (в зависимости от исполнения)
— номинальный ток отключения — 20 кА
— частота сети — 50 Гц
— собственное время отключения — до 0,1 с
— время включения — до 0,3 с
— механический ресурс — до 2500 циклов «включение–отключение»
— система гашения дуги — масляная
— масса выключателя — зависит от исполнения и комплектации
Условия эксплуатации
Оборудование устанавливается вертикально в камерах распределительных устройств и применяется в составе подстанционного оборудования. Допустимая температура окружающей среды — от −25 до +40 °C при относительной влажности до 80%. Эксплуатация допускается при регулярном контроле уровня масла и своевременном техническом обслуживании.
Выключатель ВМГ-133 применяется для коммутации и защиты электрических сетей среднего напряжения. Конструкция обеспечивает стабильную работу при аварийных режимах и длительный срок службы в составе распределительных устройств.
