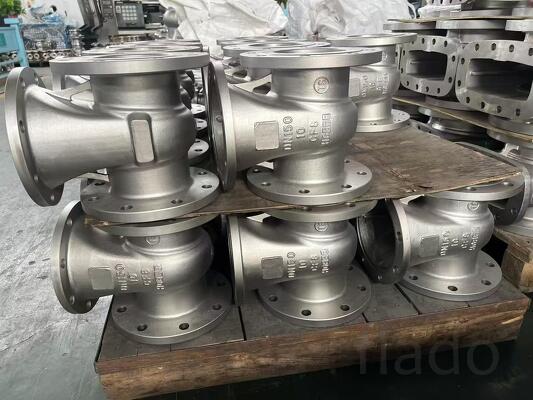

Задвижка из нержавеющей стали
Модель изделия: 30нж41нж, 30нж64нж, 30нж15нж, 30нж76нж, 31нж45нж
Номинальный диаметр: от ду50 до ду1200
Диапазон давлений: Ру1,0-16,0МПа
Рабочая температура: от -29 до + 600 °С
Основной материал: нержавеющая сталь
Области применения: водопроводная вода, канализация, строительство, нефтяная, химическая промышленность, пищевая промышленность, медицина, текстильная промышленность, энергетика, судостроение, металлургия, энергетические системы и т.д.
Стандарты:
Стандарт проектирования: GB/T 12234
Строительная длина: GB/T 12221
Присоединительные размеры: GB/T 9113, JB/T 79, HG/T 20592
Стандарт испытания: GB/T 13927, JB/T 9092
Соотношение давления и температуры: GB/T 12224
Характеристики продукта
1. Клин имеет две уплотнительные поверхности. Форма клина и угол наклона уплотнительной поверхности зависят от параметров задвижки и обычно составляют 5 градусов.
2. Принцип герметичности клиновой задвижки заключается в тесном сочетании двух уплотнительных поверхностей на клине и двух уплотнительных поверхностей на корпусе задвижки при вклинивании, что обеспечивает высокую эффективность уплотнения.
3. Клиновые задвижки можно разделить на задвижки с выдвижным штоком (задвижки с подъемным штоком) и задвижки с невыдвижным штоком (задвижки с поворотным штоком) в зависимости от различных режимов открывания и закрывания диска, приводимого в движение штоком.
4. Клиновые задвижки можно разделить на эластичные задвижки и жесткие задвижки в зависимости от их различных конструктивных форм.
5. Корпус изготовлен из литого металла, корпус и крышка скреплены болтами, средний фланец уплотнен с помощью намотанных прокладок, а при особых требованиях клиентов можно использовать металлическое кольцо.
6. Канал гладкий, а коэффициент текучести небольшой. Уплотнительная поверхность в меньшей степени подвержена эрозии под воздействием окружающей среды.
7. Уплотнительная поверхность изготовлена из легированной стали или твердосплавного сплава с хорошей износостойкостью и истиранию.
8. Благодаря использованию эластичного графитового наполнителя уплотнение является надежным, а эксплуатация - легкой и гибкой.
9. Направление потока среды не ограничено, без помех или снижения давления.
10. Простая форма, небольшая длина конструкции, хороший производственный процесс и широкая область применения.
