Характеристики трансформатора сухого типа: ТСЗЛ/630/6/0.4/D/Yн-11/IP21/Al:
•Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией)
•Концепция конструкции: Стержневой
•Номинальная мощность, кВа: 630
•Номинальное напряжение на стороне ВН, кВ: 6
•Номинальное напряжение на стороне НН, кВ: 0.4
•Материал обмотки: Алюминий
•Напряжение короткого замыкания Uкз (%) ± 10%: 6
•Частота питающей сети, Гц: 50
•Степень защиты кожуха (корпус): IP21
•Класс нагревостойкости изоляции: F (155°C)
•Класс стойкости к воздействиям окружающей среды Е2 (по ГОСТ 52719–2007)
•Класс пожаробезопасности: F1
•Переключение без возбуждения (ПБВ), %: ±2×2,5
•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
•Уровень шума дB (A): Менее 70
•Охлаждение: Естественное (AN/AF)
•Высота установки над уровнем моря, м: До 1000
•Потери холостого хода 120 °C ± 15%, Вт: 1300
•Потери короткого замыкания 120 °C ± 10%, Вт: 5960
•Габариты трансформатора, мм: 1240*970*1016
•Колея колес (или опор), мм: 660*910
•Вес трансформатора без кожуха ± 10%, кг: 1475
•Климатическое исполнение: У3 или УХЛЗ — неотапливаемые помещения с возможной конденсацией
•Тип вывода ВН и НН: Шина, либо Кабель
•Расположение выводов ВН: по согласованию с заказчиком
•Расположение выводов НН: по согласованию с заказчиком
•Материал выводов НН: алюминий, либо медь

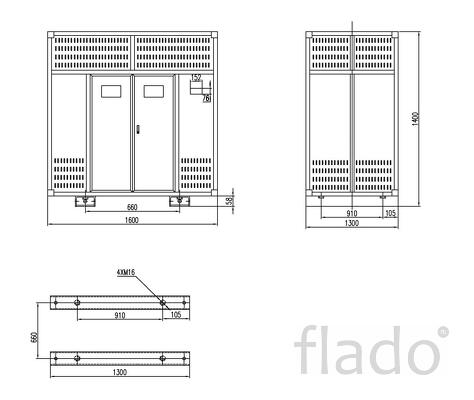

•Габариты кожуха: 1600*1300*1400 мм
•Вес трансформатора с кожухом ± 10%, кг: 1605
* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация сухого трансформатора 630 ква:
•Трансформатор
•Транспортные колёса — ролики
•Паспорт на трансформатор (с заключением ОТК)
•Сертификат сейсмостойкости (до 9 баллов)
•Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»
•Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (4 шт) выполняющий роль шкафа теплового контроля
•Вентиляторы
•Комплект эксплуатационной документации на блок температурного контроля
Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

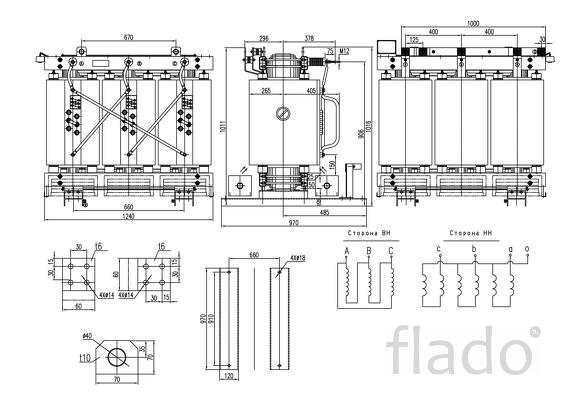

Чертеж сухого трансформатора ТСЗЛ 630 ква с литой изоляцией прилагается.
Купить сухой трансформатор 630 ква с литой изоляцией у производителя Востокэнерготранс
